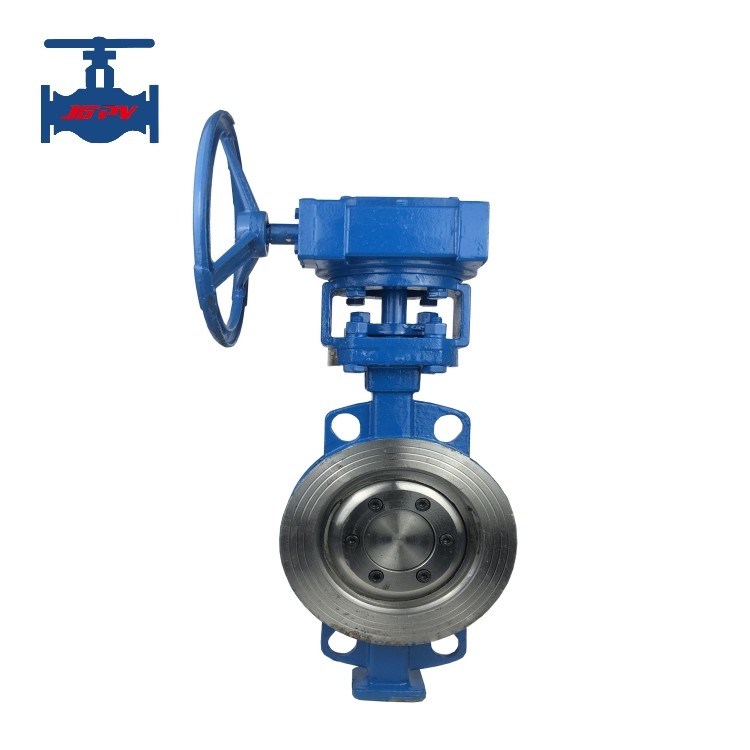

Endüstri Boru hattı kullanımı için yüksek performanslı üçlü ofset kelebek valfi ANSI standardı

Sanayi boru hattı kullanımı için ANSI Standart Yüksek Performanslı Üçlü Offset Kelebek Valfi

Ürünün tanıtımı:

Amerikan standart kelebek valfi, mevcut Amerikan standardı API609'a göre tasarlanmış ve üretilen yüksek performanslı bir kelebek valfidir.Valf üç boyutlu eksantrik konik koltuk mühürleme çifti benimser, ve kelebek plaka mühürleme, valf koltuğuna uymak için kelebek plaka üzerine yerleştirilmiş yeni bir metal plaka kullanır.

Amerikan standart kelebek valfi birÜç eksantrik kelebek valfi, üçüncü eksantrikliği, çift eksantrik valfin sap eksen pozisyonunun eksantrikliği tarafından oluşturulur.ve konik mühürleme yüzeyinin merkez çizgisinin, vana merkez çizgisinden bir açıyla sapması. İlk iki eksantriklik, valf koltuğu ve mühürleme halkaları arasındaki sürtünmeyi azaltır ve yaklaşık 15 derecelik açılıştan sonra valf koltuğu ve valf plakanın temasdan ayrılmasına neden olur.Üçüncü eksantriklik tamamen tüm valf vuruşu boyunca valf koltuğu ve valf plaka çıkartır, ve valf plaka ile valf plaka arasındaki temas mühürleme sırasında sadece anlık bir an.

Bu yapı, açıklama ve kapanma sürecinde valf koltuğu ve valf plaka arasındaki sürtünmeyi büyük ölçüde azaltır, aşınmayı azaltır ve hizmet ömrünü uzatır.Valfın çalışma torkü azaltılır., ve işçilerin emek yoğunluğunu azaltmak için daha küçük aktüatörler kullanılabilir; onun mühürlenmesi, valf koltuğunun ve valf plakasındaki mühürleme halkalarının arasında sıkıştırılarak elde edilir.Döner ne kadar yüksekse, mühürleme seviyesi ne kadar yüksekse, eğer valf yapısı tasarımı makulse, son derece yüksek mühürleme etkisine ulaşabilir.ve mühürleme temas açısının makul tasarımı, vana tıkanma olasılığını ortadan kaldırabilir, bu nedenle çalışma güvenilirliğini artırır; 5) Genel kelebek valflerine kıyasla,Üç eksantrik kelebek valfleri yumuşak mühürlerin zayıflığını yenmek için metal mühürleri kullanır ve daha geniş bir uygun sıcaklık aralığına sahiptirSadece yüksek ve düşük sıcaklık koşulları için kapı valflerini değiştirmekle kalmaz, aynı zamanda korozyona ve erozyona dayanıklı koşullar için de kullanılabilir.

Ürün özellikleri:

Ürün özellikleri:
1Basit dış yapı, küçük hacim, hafif ağırlık, düşük maliyet ve geniş uygulama aralığı
2Bu kelebek valfinin yapısal özellikleri, diğer kelebek valf türlerinin aşırı açılmış ve mühürlenemeyen dezavantajını ortadan kaldırır.ve normalde yüksek sıcaklıklarda kullanılabilir., Yüksek sıcaklık koşullarında kullanıldığında termal genişleme nedeniyle kolay sızma kusurunun üstesinden gelmektedir.
3Valf, mühürleme yüzeyinin aşınmaya, erozyona dayanıklı olmasını ve uzun bir hizmet ömrüne sahip olmasını sağlamak için kullanılan ortamın gereksinimlerine göre farklı mühürleme yüzey malzemelerini seçer.
