Normal Uygulamalar Bıçaklı Sürgülü Vana
, Manuel Elektrikli Bıçaklı Sürgülü Vana
, Yüksek Sıcaklık Bıçaklı Sürgülü Vana

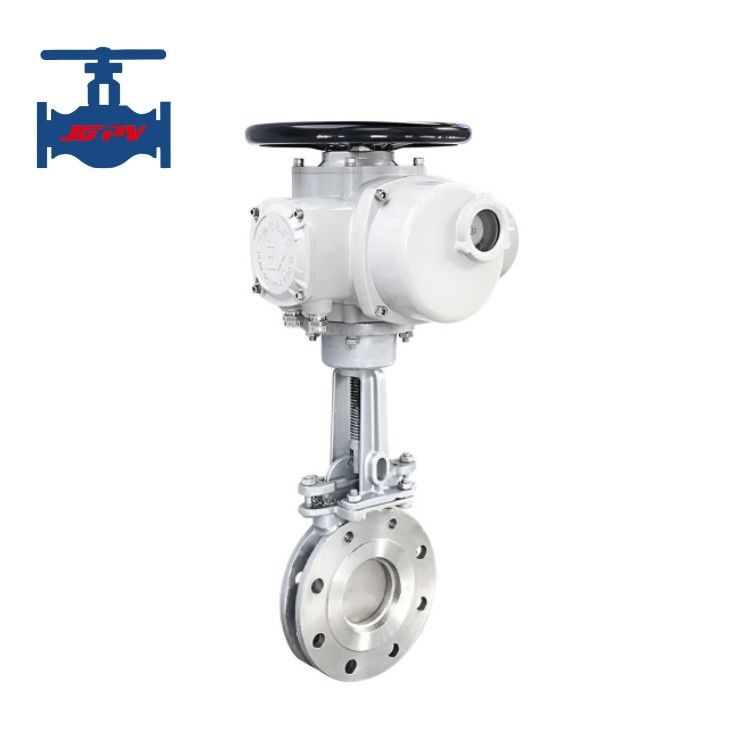

Yüksek Sıcaklık ve Normal Uygulamalar için Manuel Elektrikli Bıçaklı Sürgülü Vana
Önemli olan:Elektrikli bıçak kapı valfi
Ürünün tanıtımı:
Elektrikli bıçak kapı valfi, bıçak tipi kapı valfi veya bıçak tipi çamur valfi olarak da bilinir.
madencilik elektrik santrallerinde, kent kanalizasyonlarında ve genel endüstriyel atık sularında atılan atıklar
Çok ince elektrikli bıçak kapı valfi.
Büyük akış direnci, ağır ağırlık, zor kurulum ve büyük ayak izi sorunlarını iyice çözüyor.
Geleneksel kapı valfleri, levha kapı valfleri, küre valfleri, kontrol valfleri, kelebek valfleri vb.
Küçük boyut, düşük akış direnci, hafif ağırlık, kolay montaj ve kolay sökme.
Şirketimizin PZ-tipi valfleri ve kontrol valfleri bu sistemlerle değiştirilmiştir.
elektrikli bıçak kapı valfi gelişmiş teknolojileri ve ulusal ve uluslararası yapısal avantajları içerir
Diğer üreticilerin kullanım sırasında ürettiği elektrikli bıçak kapı valflerinin eksikliklerini ortadan kaldırır.
hafif ağırlık, basit ve kompakt yapı, güvenilir mühürleme performansı, uzun hizmet ömrü ve ortamları kesme yeteneği.
Sıfırlama prensibi şöyledir: kapı tamamen kapanırken, kapının eğimli yüzeyi üzerinde bir kenar bloğu ile temas eder.
Ayrıca, eğimli kapı, kapının kapalı olması için, kapının kapalı olması için, kapının kapalı olmasını sağlar.
Kapının altındaki yüzey orta kesim fonksiyonuna sahiptir, bu da valfi tıkanmaya ve tıkanmaya daha az eğilimli hale getirir.
Yapı sert mühürleme veya yumuşak mühürleme seçenekleriyle tasarlanabilir, kullanıcıların tip tabanlı seçimini yapmalarını sağlar.
Bıçak tipi bir kapının kullanılması nedeniyle, en iyi kesme performansına sahiptir.
Çamur, tozlu granüler malzemeler ve lifler gibi kontrol edilmesi zor sıvılar için uygundur.
Kağıt üretimi, petrokimya, madencilik, drenaj ve gıda işleme gibi.
ve elektrikli veya pnevmatik aktüatörler otomatik valf elde etmek için yerinde kontrol ihtiyaçlarına göre donatılabilir
Operasyon.
Ürünün teknik parametresi:
|
Liman boyut
|
DN50-DN1200
|
|
Nominel basınç
|
PN1.0- Evet.1.6 ((MPa);150LB; 10K.
|
|
Bağlantı yolu
|
Wafer ve flange
|
|
Sürülen yöntem
|
Elektrikli aktüatör
|
|
Güç kaynağı
|
AC380V
|
|
Kontrol yolu
|
Aç/Kapat fonksiyonu ve düzenleyici fonksiyonu
|
|
Çalışma basıncı
|
DN50- Evet.DN250: 10 bar
DN300- Evet.DN400: 6 bar
DN450: 5 bar
DN500- Evet.DN650: 4 bar
DN700- Evet.DN1000: 2 bar
|
|
Flanş bağlantısı
|
GB9113.1-2000"JB/T79.1-1984"HG20592-1997"ASME B 16.5"EN 1092-1:2001
|
|
Uzunluk standardı
|
GB- Hayır.T15188.2-94; MSS SP 81-2001
|
|
Basınç standardı
|
GB/T12224-2007; ANME B 16.34-2003"ISO7005-1
|
|
Test standardı
|
Güç ve mühürleme standardı:JB/T9092-1999
Metal mühürleme standardı:MSS SP 91-2001 40 ml/inç
NBR, EPDM ve PTFE valf koltukları sert sızıntı standardının 1/10'una uygun olmalıdır.
|
|
Çalışma sıcaklığı
|
Koltuk
|
NBR≤80°C;EPDM≤120°C;PTFE≤180°CSıvı paslanmaz çelik alaşımı≤ 450-900°C
|
|
Vücut
|
WCB≤425°C;
Paslanmaz çelik, krom molibden çelik≤600°C;
2520 dupleks paslanmaz çelik≤ 900°C
|
|
Orta uygulama
|
kömür seçimi, slag akıtıcılığı, kentsel atık su arıtma, gıda, kağıt-madencilik, ilaç, petrol, kimyasal ve diğer petrol, su ve buhar boru hatları, madencilik enerji santrallerinde, çimento çöpü, altın tozu, kum, çöp, kömür çöpü, pulpa, ahşap pulpasını bağlamak veya kesmek,Tailing, lifler, toz, kimyasal işleme atık suları, çökeltme tankı, asfalt, silo çıkışı, meyve suyu, tahıl, mezbahadan atık suvb.
|
Ürün özellikleri:
1Valf vücudu, düşük sıvı direnci ve esnek ve uygun işletim ile bütünleşik bir tasarım benimsiyor.
2. vida tahrik, vites sürtünmesini büyük ölçüde azaltan ve valfin açılmasını ve kapanmasını kolaylaştıran çift düzlemli bir rulman tasarımı benimser.
3Bıçak kapak valfinin mühürleme valfi koltuğu hareketli bir mühürlemeyi benimser ve bir O halka ön sıkıştırma, mühürleme valf koltuğunun valf levhasına sıkıca yapışmasını sağlamak için ön sıkıştırma gücü sağlar.Sızıntıları büyük ölçüde azaltırUzun süreli kullanımda mühürleme çiftinin aşınması için otomatik bir tazminat fonksiyonuna sahiptir, bu da valfin hizmet ömrünü artırır.
4Sabit kılavuz pençesi, boşluk tasarımı yok, orta birikime ve sıkışmaya neden olmak kolay değil.
5Valf koltuğu, ortamın ve endüstrinin ihtiyaçlarına göre metal sert mühür veya yumuşak mühür olarak seçilebilir.Kapı plaka yüzeyde sert krom kaplama veya iyon nitridleme ile tedavi edilir, daha aşınmaya dayanıklı hale getirir ve mühürleme yüzeyinin kullanım ömrünü artırır; Yumuşak mühürleme valf koltukları PTFE, NBR veya EPDM'den seçilebilir,iyi mühürleme performansı ve korozyon direnci ile.
