Vurgulamak:
Yüksek Sıcaklık Küre Vana
, Normal Sıcaklık Küre Valfi
, El ile çalıştırma küre valfi
Uygulama:: |
Genel |
Orta Tip:: |
Su, buhar ve yağ vb. |
Montaj tipi:: |
Doğrudan Montaj |
Standart veya standart olmayan:: |
Standart |
Akış yolu:: |
iki yönlü |
Çalıştırma:: |
Manuel, elektrik, pnömatik, otomatik |
Sızdırmazlık Performansı:: |
Sızdırmazlık |
Çalışma sıcaklığı:: |
Normal sıcaklık ve yüksek sıcaklık |
Basınç Uygulaması:: |
Normal Basınç |
Normal Basınç: |
18 ay |

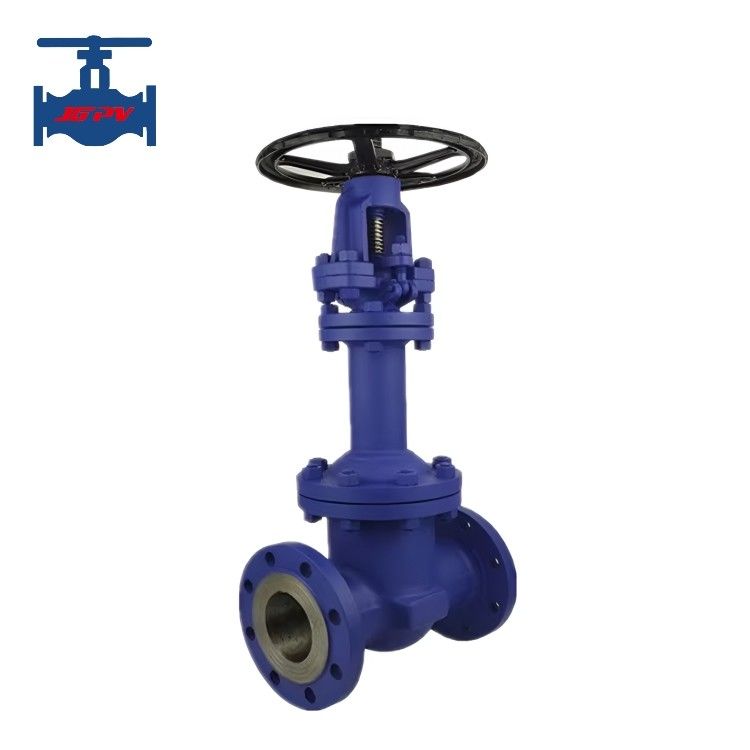

Yüksek Sıcaklık ve Normal Sıcaklık Bellows Flanged Globe Valve Manual Aksiyonla
Önemli olan:Bellows Flanged Globe Valve
Ürünün tanıtımı:
Bellows kapı valfleri, öncelikle sapı mühürleme elementi olarak bellows kullanan kapı valfleridir.
Yüksek vakum uygulamaları ve nükleer endüstriler gibi mühürleme gereksinimleri.
Balonlarla veya paketleme bezleri ile birlikte kullanılarak, bu valfler sapta sıfır sızıntı elde edebilir,
Radyoaktif malzemeler veya değerli metaller veya yüksek vakum tutmak. Balonlar dalın yükseliş ve düşüşü ile genişler ve daralır ve
Bellows kapı vantileri, ayrıca Bellows kapı vantileri olarak da bilinir.
Balonla mühürlenmiş kapı valfleri, sıvı ortamı ve atmosfer arasında sıfırlık sağlamak için otomatik rulo kaynak yoluyla metal bir bariyer oluşturur
Kök, kökte sızıntısız bir mühürlenme sağlamak için, balta ve paketleme ile çift mühürleme yapısı benimser.
yanıcı, patlayıcı, toksik ve değerli ortamları taşıyan boru hatları için uygundur. Balonlar paslanmaz çelik veya Inconel malzemelerinden yapılır,
Yorgunluk dayanıklı ve uzun kullanım ömrüne sahip makul bir yapısal tasarımla.
Ürünün teknik parametresi:
|
Tip numarası
|
WZ41H-JGPV
|
|
İsimsel BasınçPN ((MPa)
|
1.0 - 4.0
|
|
Adı çapı DN(mm)
|
15- Evet.600
|
|
Test basıncı (MPa)
|
Güç (su)
|
1.5 kere nominal basınç
|
|
Dökme (su)
|
1.1 kez nominal basınç
|
|
Dökme (Hava)
|
0.6 kez nominal basınç
|
|
Balonların mühürlenmesi (su)
|
1.5 kere nominal basınç
|
|
Çiğ madde
|
WCB, CF8, CF8M
|
|
Orta uygun:
|
Su, buhar, yağ ortamları
|
|
Çalışma sıcaklığı
|
-196°C- Evet.600°C
|
|
Bağlantı tipi
|
Flanş
|
|
Çalışma yöntemi
|
El tekerleği, eğri dişli, pnevmatik ve elektrikli aktüatörler
|
Ürün özellikleri:
1Balon küre valfinin anahtar bileşeni metal balondur. Alt ucu otomatik olarak valf sapı montajına yuvarlak kaynaklıdır.
ve üst ucu otomatik olarak bağlantı plakalarına kaydırılır ve sıvı ortamı ile atmosfer arasında bir metal bariyer oluşturur
Kök sıfır sızıntısı sağlamak için.
2Valf diski konik bir tasarım benimsiyor, mühürleme yüzeyi ortamına doğru yönlendirilmiştir, bu da daha iyi mühürleme performansına ve
Daha uzun kullanım ömrü.
3Çift mühürleme tasarımı (balonlar + paketleme) balonların arızalanması durumunda, valf sapı paketlemesinin de sızıntıyı önlemesini sağlar.
Uluslararası mühürleme standartlarıyla.
4Valf kapağı, valf sapının, fındığın ve kabuğun doğrudan yağlanmasına izin veren yerleşik bir yağ takımı ile donatılmıştır.
Valfler sadece iplikleri yağlayabilir.
5Ergonomik el tekerleği tasarımı, daha uzun kullanım ömrü, kolay ve uygun kullanım ve daha fazla güvenlik ve güvenilirlik sağlar.
