Vurgulamak:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

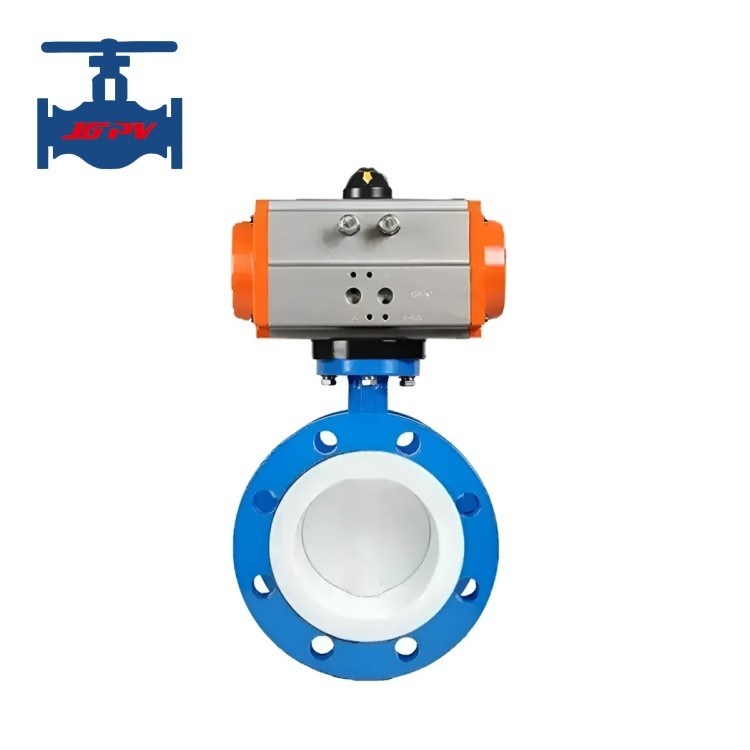

Önemli olan: Yumuşak mühürlü Pnömatik Kelebek Valfi
Ürünün tanıtımı:
Yumuşak mühürlü kelebek valfleri, boru hattı sistemlerinde açık-kapalı kontrol ve akış düzenlemesi elde etmek için kullanılan bileşenler olarak, petrol, kimyasal, metalürji gibi birçok alanda yaygın olarak uygulanmıştır.,mevcut kelebek valf teknolojilerinde, çoğu mühürleme türü, kauçuk ve polytetrafluoroetilen gibi mühürleme malzemeleri ile yapısal tasarımları benimser.Yüksek sıcaklığa dayanıklılık gerektiren endüstriler için uygun değildirler., yüksek basınç direnci, korozyon direnci ve aşınma direnci.
Nispeten gelişmiş bir tip, valf gövdesi ve koltuğunun entegre bileşenleri olduğu üçlü eksantrik metal sert mühürlü kelebek valfidir.Valf koltuğunun mühürleme yüzeyi, yüzey kaynaklaması yoluyla sıcaklığa dayanıklı ve korozyona dayanıklı alaşım malzemelerle kaplıdır. Çok katmanlı yumuşak yığılmış mühürleme halkaları, valf diskinde sabitlenir. Geleneksel kelebek valflerine kıyasla, bu tip yüksek sıcaklığa direnç gibi avantajlar sunar.hafif kullanım, sürtünme olmaksızın açılma/kapama, kapama sırasında aktarım mekanizmasının çarpımını arttırarak mühürleme tazminatı, iyileştirilmiş mühürleme performansı ve uzatılmış hizmet ömrü.
Ürünün teknik parametreleri:
|
Adısal çapı DN (mm)
|
50 ~ 1200
|
|
Adli basınç PN (MPa)
|
0.6- Evet.4.0
|
|
Test basıncı (MPa)
|
Güç (su)
|
0.9- Evet.6.0
|
|
Kapayın (Su)
|
0.66- Evet.4.4
|
|
Ana bileşenler
|
Vücut
|
Paslanmaz çelikKarbon çelik/alaşımlı çelik
|
|
Valf plaka
|
Paslanmaz çelikKarbon çelik/alaşımlı çelik
|
|
Valf sapı
|
2Cr13 paslanmaz çelik
|
|
Paketleme
|
PTFE, esnek grafit
|
|
Şaktı
|
Paslanmaz çelik, PTFE, çimento karbür
|
|
Çalışma sıcaklığı
|
-40 ̊570°C
|
|
Orta uygun
|
Su, yağ, buhar, asit ve alkali ve diğer aşındırıcı ortamlar
|
Ürün özellikleri:
1Dinamik kendi kendine sıkıştırma mühürlü çift eksantrik tasarım: Valf kapanırken mühürleme basıncı artar, böylece
Yüksek basınçlı ve yüksek hızlı ortamlarda güvenilirlik.
2. paslanmaz çelik nitril yağ dayanıklı kauçuk ile birleştirilmişmühürleme: Yüksek dayanıklılık, korozyona dayanıklılık, yağ dayanıklılık,
Anti-aging ve uzun ömürlü.
3Kauçuk mühürleme halkası, çok yönlü kullanım için farklı medya özelliklerine uyarlanarak, valf gövdesine veya diske monte edilebilir.
Uygulamalar.
4Çerçeve yapılandırılmış disk, dayanıklılığı ve hafifliği dengeler: Büyük akış geçişi direnci azaltır, enerji tasarrufu sağlar ve
Akış verimliliğini arttırır.
5Korrozyondan korunmak için genel olarak pişmiş emaye kaplama; hızlı değişen mühürleme koltuğu çeşitli
Medya.
6İki yönlü mühürleme, akış yönüne veya yönelimine ilişkin kısıtlamalar olmaksızın montajı sağlar, bu da esnek montaj için idealdir
karmaşık boru ağları.
7Ergonomik mekanik tasarım, çalışma torkunu% 30'dan fazla azaltır ve yüksek bakım verimliliği ile hem manuel hem de otomatik kontrol için hassas ve sorunsuz bir çalışma sağlar.
