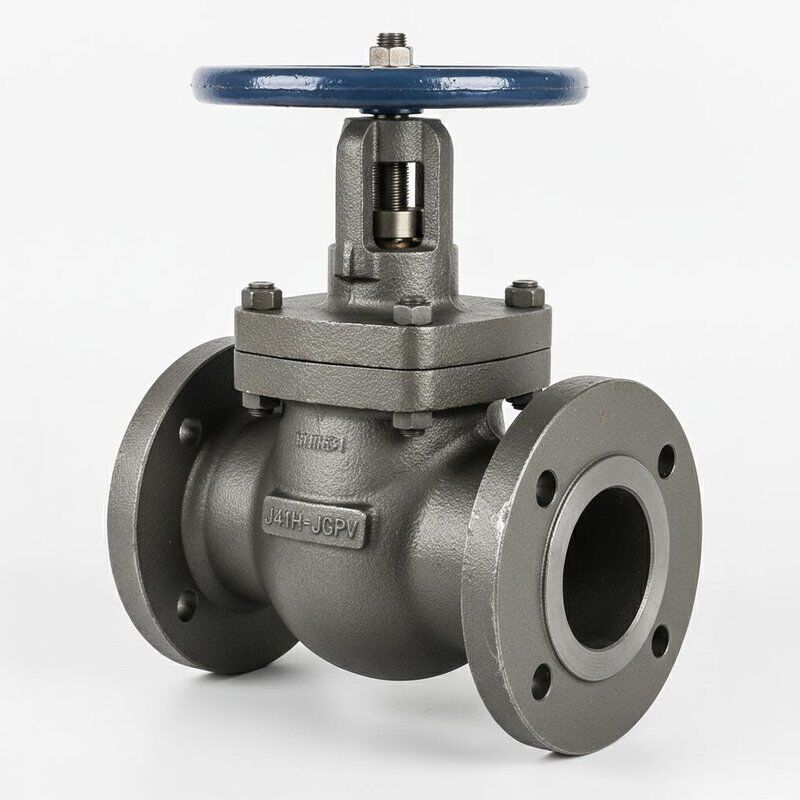

DN15-DN600 Flanşlı Standart Dökme Demir Küresel Vana Kesme Vanası ve 18 Ay Garanti

Su, Buhar ve Petrol Boru Hattı Uygulamaları İçin Dökme Çelik WCB Flanşlı Küresel Vana

Kesme vanaları olarak da bilinen küresel vanalar, zorlamalı sızdırmazlık vanası kategorisine aittir. Küresel vananın mil ekseni, vana yuvasının sızdırmazlık yüzeyine diktir ve makara sürülerek yukarı ve aşağı hareket ettirilerek çalışır. Açma ve kapama bileşeni, bir düz veya koni yüzeye karşı sızdırmazlık sağlayan ve yuvanın merkez çizgisi boyunca doğrusal olarak hareket eden bir tapa şeklinde diskdir.

Vana kapalıyken, sızdırmazlık yüzeyini sızıntıyı önlemek için zorlamak üzere diske basınç uygulanmalıdır. Açıldığında, vana diskinin açıklık yüksekliği nominal çapın %25 ila %30'udur. Akış maksimuma ulaştığında, vana tamamen açık olur ve tam açık konum vana diskinin stroku ile belirlenir.

Küresel vanalar, nispeten kısa açma/kapama strok döngülerine ve güvenilir kesme işlevselliğine sahiptir. Vana yuvası açıklığı ile disk stroku arasındaki orantılı ilişki, onları çoğu akışkan akış sisteminde akış düzenlemesi için ideal hale getirir. Petrokimya, enerji, metalurji, şehir inşaatı ve kimya endüstrilerinin ihtiyaçlarını karşılamak için çeşitli konfigürasyonlarda mevcuttur.

• Vana gövdesi ve diskinde yalnızca bir sızdırmazlık yüzeyi ile sürgülü vanalara göre daha basit yapı, mükemmel üretim teknolojisi ve kolay bakım sunar
• Sürgülü vanalara kıyasla nispeten kompakt yüksekliği ile tam kapama işlemi sırasında küçük disk hareketi
• Çalışma sırasında küçük açıklık yüksekliği (tipik olarak vana yuvası kanal çapının 1/4'ü) güvenilir kesme etkisi ve kolay akış düzenlemesi ile
• Açık durumda yuva ve disk sızdırmazlık yüzeyleri arasında temas olmamasıyla uzatılmış hizmet ömrü, aşınma ve çizilmeyi en aza indirir
• Yönlü kurulum gereksinimleri ve sürgülü vanalardan daha uzun yapısal uzunluk ile tek yönlü akışkan akışı
• Dolaşık akış yolu ve önemli akışkan akış direnci nedeniyle daha yüksek açma/kapama torku ile zorlu hızlı çalışma
• Akışkan vana diskinin altından girdiğinde, çalışma kuvveti mil/conta sürtünmesini ve akışkan basıncı itkisini yenmelidir
• Açma kuvvetinden daha yüksek kapama kuvveti, bükülme arızasını önlemek için daha büyük mil çapı gerektirir
