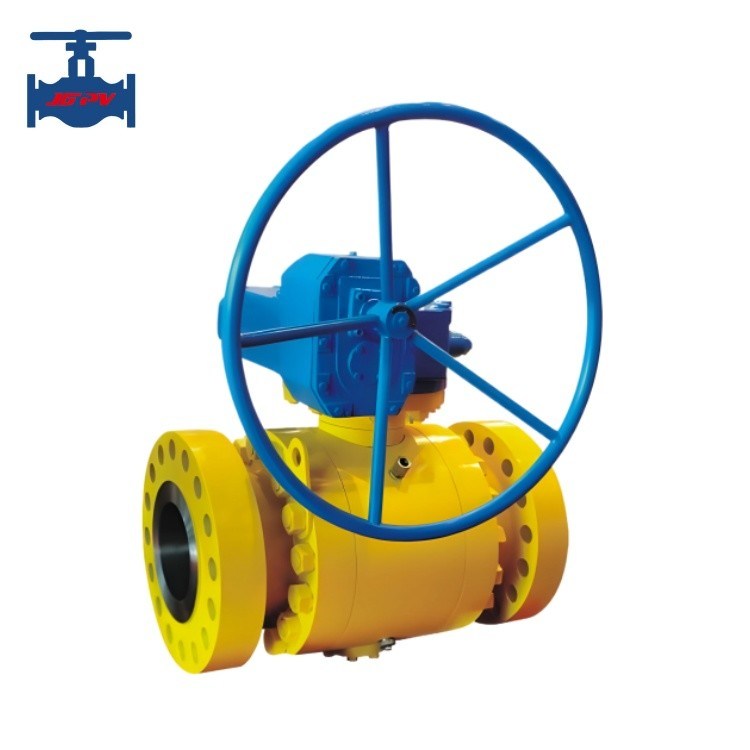

Trunnion Montajlı Turbin Flanged Ball Valve

Önemli olan:Trunnion Montajlı Turbin Flanged Ball Valve

Ürünün tanıtımı:

Trunnion top valfi, uzun mesafeli nakliye boru hatları için uygun yeni nesil yüksek performanslı top valfleridir

Düzgünlüğü, güvenliği ve sert ortamlara karşı dayanıklılığı özellikle

Yüzen top valflerine kıyasla,

çalıştırma, küre üzerinde valf önündeki sıvı basıncı tarafından üretilen kuvvet tamamen rulmanlara aktarılır,

Sonuç olarak, valf koltuğu aşırı basıncı kaldırmaz, bu nedenle

Trunnion top valfi düşük tork, minimum valf koltuğu deformasyonu, istikrarlı mühürleme performansı ve uzun kullanım ömrüne sahiptir.

Yüksek basınçlı ve büyük çaplı uygulamalar için uygun hale getirir.

Her valf iki valf koltuğuyla donatılmıştır.

Her iki yönde de, böylece kurulum sırasında akış yönü kısıtlamaları yoktur, bu da iki yönlü hale getirir.

Ürünün teknik parametreleri:

Ürün özellikleri:

1. Sıkışmadan açılma ve kapanma:Bu özellik, geleneksel valflerin sıkıştırma nedeniyle mühürlenmesini etkileyen sorunu tamamen çözüyor.

Sıfırlama yüzeyleri arasındaki sürtünme.

2Üst giriş yapısı:Bölüm hatlarına monte edilen valfler doğrudan kontrol edilebilir ve çevrimiçi olarak bakım yapılabilir.

Ekipmanın durma süresi ve maliyetleri.

3Tek koltuk tasarımı: Valf boşluğundaki ortamda anormal basınç birikmesinden kaynaklanan güvenlik tehlikelerini ortadan kaldırır.

4. Düşük tork tasarımı:Özel olarak yapılandırılmış valf sapı, valfi sadece küçük bir basınçla kolayca açılıp kapatılmasını sağlar.

El tekerleği.

5. Kelin şeklindeki mühürleme yapısı:Ventil, valf sapından gelen mekanik kuvveti basmak için kullanarak mühürlemeyi başarır.

Top, koltuğa dayanırken, boru hattı basınç farkındaki değişikliklerin mühürleme performansını etkilememesini sağlar.

ve çeşitli çalışma koşullarında güvenilir kalır.

6. Sıfırlama yüzeyleri için kendi kendine temizleme yapısı: Top koltuktan uzaklaştığında, boru hattı sıvısı eşit bir şekilde geçer

Topun mühürleme yüzeyinin etrafında 360°'da, sadece yüksek hızdaki sıvı tarafından koltuğun yerel aşınmasını ortadan kaldırmakla kalmayıp aynı zamanda

Kendini temizlemek için mühürleme yüzeyinde birikimi yıkamak.
