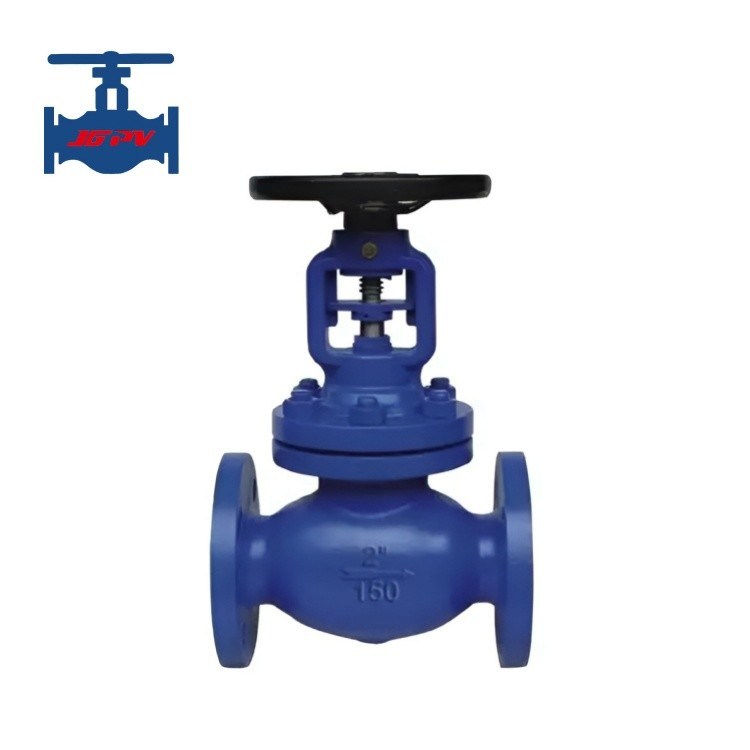

Flens bağlantılı düz çaplı küre valfi

Ürün Ayrıntıları

Menşe yeri: Çin

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 takım

Ambalaj bilgileri: Kontrplak kutu güvenlik ambalajı

Delivery Time: 14 days

Payment Terms: L/C,T/T,Western Union

Supply Ability: 100pcs per month

En İyi Fiyatı Bulun

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:

Uygulama::	Genel	Medium Type::	Water, steam and oil etc.
Montaj tipi::	Doğrudan Montaj	Standard Or Non-Standard::	Standard
Akış yolu::	iki yönlü	Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing	Working Temperature::	Normal Temperature And High Temperature
Basınç Uygulaması::	Normal Basınç	Kalite Garantisi::	18 ay

Uygulama::	Genel
Medium Type::	Water, steam and oil etc.
Montaj tipi::	Doğrudan Montaj
Standard Or Non-Standard::	Standard
Akış yolu::	iki yönlü
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Basınç Uygulaması::	Normal Basınç
Kalite Garantisi::	18 ay

Flens bağlantılı düz çaplı küre valfi

Vurgu: Flanş Bağlantılı Düz Geçişli Küresel Vana

Ürün tanıtımı:

Küresel vanalar, aynı zamanda stop vanalar olarak da bilinir, zorlamalı sızdırmazlık vanaları kategorisine aittir. Vana milinin ekseni,

vana yuvasının sızdırmazlık yüzeyine diktir ve vana, vana göbeğini yukarı ve aşağı hareket ettirerek açılır veya kapanır. Açma ve kapama bileşeni, düz veya konik bir sızdırmazlık yüzeyine sahip, tapa şeklinde bir diskdir. Disk,

vana yuvasının merkez hattı boyunca doğrusal olarak hareket eder. Bu nedenle, vana kapalıyken, sızdırmazlığı önlemek için sızdırmazlık yüzeyine baskı uygulamak gerekir. Küresel vana açıldığında, diskin açılma yüksekliği,

vananın tamamen açık konuma ulaştığını gösterir. Bu nedenle, küresel vananın tamamen açık konumu, diskin stroku ile belirlenmelidir.

Ürün teknik parametreleri:

Nominal Basınç

PN(MPa)

1.0 - 4.0

Nominal Çap DN(mm)		15～
600Test basıncı (MPa)		Dayanım (su)Basınç nominalinin 1.5 katı
Sızdırmazlık (su)	Basınç nominalinin 1.1 katı	Uygun ortam:
	Basınç nominalinin 0.6 katı	Körükler için sızdırmazlık (su)
	Basınç nominalinin 1.5 katı	Ham madde
	WCB, CF8, CF8M	Uygun ortam:
Su, buhar, yağ ortamları		Çalışma sıcaklığı
-196℃～600℃		Bağlantı tipi
Flanş		Çalışma yöntemi
El çarkı, konik dişli, pnömatik ve elektrikli aktüatörler		Ürün özellikleri:
Yapısal olarak, küresel vanalar, sürgülü vanalardan daha basittir. Vana gövdesi ve disk sadece bir sızdırmazlık yüzeyine sahiptir, bu da onları üretim prosesinde daha iyi, üretimi ve bakımı kolay hale getirir. Geniş bir basınç aralığına uygulanırlar, sadece orta ve düşük basınçlar için değil, aynı zamanda yüksek basınçlar için de uygundurlar. Tam kapanma sırasında, bir küresel vananın disk stroku kısadır, bu nedenle yüksekliği, bir sürgülü vananınkinden nispeten daha küçüktür.		Bir küresel vananın açılma yüksekliği, açma ve kapama sırasında küçüktür, genellikle vana yuvası geçiş çapının sadece 1/4'üdür. Yüksek güvenilirliğe sahip bir kapatma eylemine sahiptir ve akışı düzenlemek kolaydır.

Hizmet ömrü açısından, açık durumda, vana yuvası ve disk sızdırmazlık yüzeyleri arasında artık temas yoktur, bu da aşınma ve yıpranmaya daha az eğilimlidir, böylece contaların hizmet ömrü uzar.

Küresel vanalar sadece tek yönlü ortam akışına izin verir ve montaj sırasında yönlülüğe sahiptir. Bir küresel vananın yapısal uzunluğu, bir sürgülü vananınkinden daha uzundur.
Küresel vanalar daha büyük açma ve kapama torklarına sahiptir, bu da hızlı çalışmayı zorlaştırır. İç akış yolu dolambaçlıdır, bu da yüksek akışkan akış direncine ve boru hatlarında önemli hidrodinamik kayıplara neden olur.
Ortam, diskin altından vanaya girdiğinde, çalışma kuvvetinin aşması gereken direnç, mil ve salmastra arasındaki sürtünmeye ek olarak, ortam basıncının ürettiği itmedir.
Bir küresel vanayı kapatmak için gereken kuvvet, onu açmak için gerekenden daha fazladır, bu nedenle mil çapı büyük olmalıdır; aksi takdirde, mil bükülme arızası meydana gelebilir.
