Vurgulamak:
Akış kontrolü: |
açık kapalı |
Operasyon türü: |
Kılavuz |
Döşeme Malzemesi: |
Paslanmaz çelik, pirinç, bronz |
Basınç Değeri: |
150 PSI |
Elastik bellek: |
Mükemmel Elastik Bellek |
Çalıştırma Tipi: |
El çarkı |
Sızıntı Sınıfı: |
Sınıf IV, Sınıf V, Sınıf VI |
Sıcaklık aralığı: |
0-100 derece Selçüs |
Bağlantıyı Kapat: |
dişli |
Conta malzemesi: |
PTFE |
Vana Tipi: |
Sürgülü vana |
Kapatma özelliği: |
Bubble-Tight, Sınıf VI veya Sınıf V |
Üretim zanaat: |
Döküm |
Yapı: |
Diyafram |
Amaç: |
Akış düzenlemesi |
Ürün ayrıntıları:

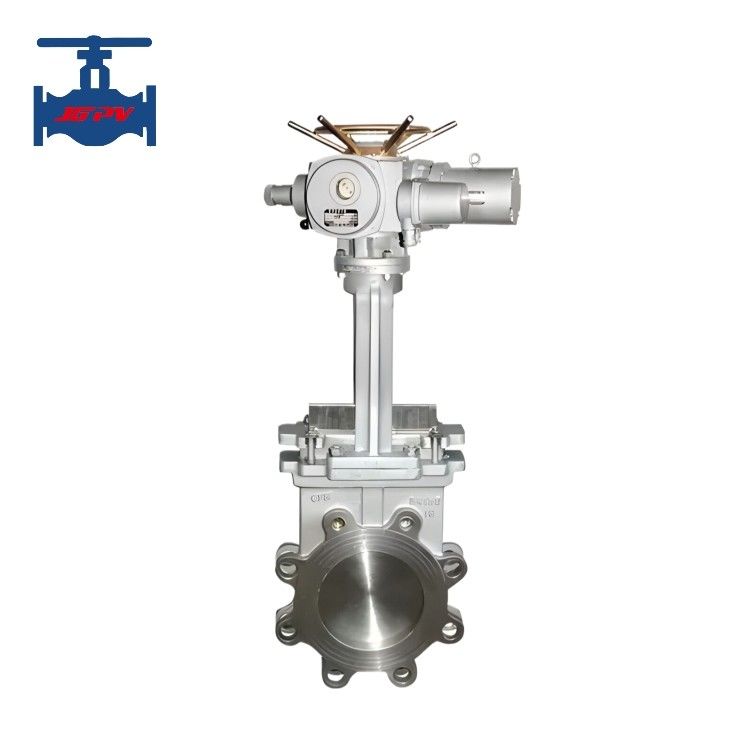

Adından da anlaşılacağı gibi, bir bıçak kapı valfi, düz kapı plakanın altındaki bıçak şeklindeki bir çapraz kesit özelliğine sahiptir.
Bu tür bir valf genellikle, bu ortamda kullanılır ve bu nedenle, bu valf, ortam tarafından engellenmeden kapanır.
Pulpa, kömür külü, kimyasal hammaddeler, kanalizasyon ve gıda gibi ortamların akışını açma/kapama.
bıçak kapı valfi, hareket yönü sıvı yönüne dik olan kapı plağıdır. bıçak kapı valfleri sadece tamamen açılabilir
Bu valf kullanımı kolaydır, serbest açılmasını sağlar ve esnek ve
Güvenilir hareket; kapı plakalarının montajı ve bakımı kolaydır, mühürleme yapısı makuldür ve mühürleme halkası kullanışlıdır
bıçak kapı valfinin kapı plaka kesme fonksiyonuna sahiptir, bu da mühürleme yüzeyinde yapışkanlıkları kazıyabilir
Paslanmaz çelik kapı plakaları korozyondan kaynaklanan sızıntıları önleyebilir.
Ürünün teknik parametresi:
|
Liman boyut
|
DN50-DN1200
|
|
Nominel basınç
|
PN1.0- Evet.1.6 ((MPa);150LB; 10K.
|
|
Bağlantı yolu
|
Wafer ve flange
|
|
Sürülen yöntem
|
Elektrikli aktüatör
|
|
Güç kaynağı
|
AC380V
|
|
Kontrol yolu
|
Aç/Kapat fonksiyonu ve düzenleyici fonksiyonu
|
|
Çalışma basıncı
|
DN50- Evet.DN250: 10 bar
DN300- Evet.DN400: 6 bar
DN450: 5 bar
DN500- Evet.DN650: 4 bar
DN700- Evet.DN1000: 2 bar
|
|
Flanş bağlantısı
|
GB9113.1-2000"JB/T79.1-1984"HG20592-1997"ASME B 16.5"EN 1092-1:2001
|
|
Uzunluk standardı
|
GB- Hayır.T15188.2-94; MSS SP 81-2001
|
|
Basınç standardı
|
GB/T12224-2007; ANME B 16.34-2003"ISO7005-1
|
|
Test standardı
|
Güç ve mühürleme standardı:JB/T9092-1999
Metal mühürleme standardı:MSS SP 91-2001 40 ml/inç
NBR, EPDM ve PTFE valf koltukları sert sızıntı standardının 1/10'una uygun olmalıdır.
|
|
Çalışma sıcaklığı
|
Koltuk
|
NBR≤80°C;EPDM≤120°C;PTFE≤180°CSıvı paslanmaz çelik alaşımı≤ 450-900°C
|
|
Vücut
|
WCB≤425°C;
Paslanmaz çelik, krom molibden çelik≤600°C;
2520 dupleks paslanmaz çelik≤ 900°C
|
|
Orta uygulama
|
kömür seçimi, slag akıtıcılığı, kentsel atık su arıtma, gıda, kağıt-madencilik, ilaç, petrol, kimyasal ve diğer petrol, su ve buhar boru hatları, madencilik enerji santrallerinde, çimento çöpü, altın tozu, kum, çöp, kömür çöpü, pulpa, ahşap pulpasını bağlamak veya kesmek,Tailing, lifler, toz, kimyasal işleme atık suları, çökeltme tankı, asfalt, silo çıkışı, meyve suyu, tahıl, mezbahadan atık suvb.
|
Ürün özellikleri:
1Valf vücudu, düşük sıvı direnci ve esnek ve uygun işletim ile bütünleşik bir tasarım benimsiyor.
2. vida tahrik, vites sürtünmesini büyük ölçüde azaltan ve valfin açılmasını ve kapanmasını kolaylaştıran çift düzlemli bir rulman tasarımı benimser.
3Bıçak kapak valfinin mühürleme valfi koltuğu hareketli bir mühürlemeyi benimser ve bir O halka ön sıkıştırma, mühürleme valf koltuğunun valf levhasına sıkıca yapışmasını sağlamak için ön sıkıştırma gücü sağlar.Sızıntıları büyük ölçüde azaltırUzun süreli kullanımda mühürleme çiftinin aşınması için otomatik bir tazminat fonksiyonuna sahiptir, bu da valfin hizmet ömrünü artırır.
4Sabit kılavuz pençesi, boşluk tasarımı yok, orta birikime ve sıkışmaya neden olmak kolay değil.
5Valf koltuğu, ortamın ve endüstrinin ihtiyaçlarına göre metal sert mühür veya yumuşak mühür olarak seçilebilir.Kapı plaka yüzeyde sert krom kaplama veya iyon nitridleme ile tedavi edilir, daha aşınmaya dayanıklı hale getirir ve mühürleme yüzeyinin kullanım ömrünü artırır; Yumuşak mühürleme valf koltukları PTFE, NBR veya EPDM'den seçilebilir,iyi mühürleme performansı ve korozyon direnci ile.
