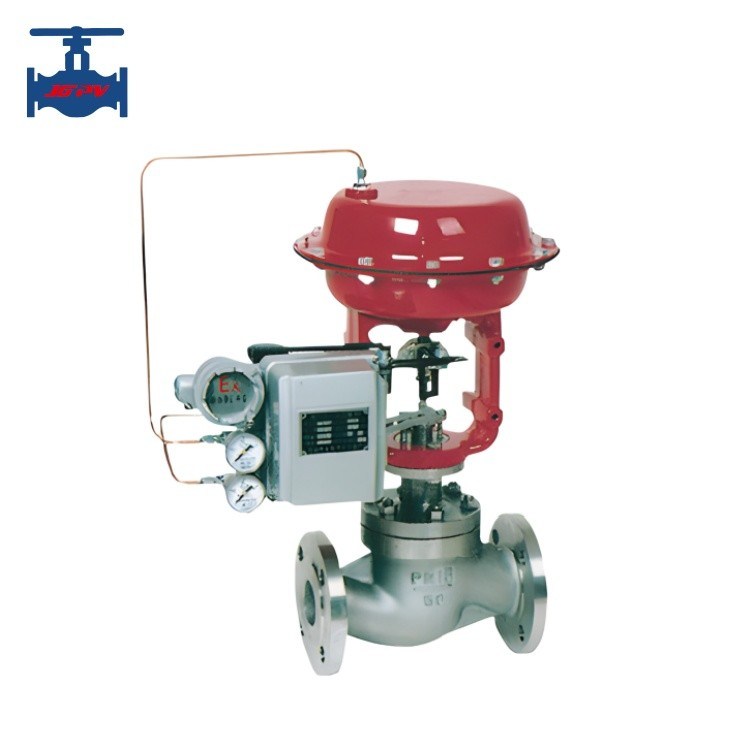

WCB CF8 CF8M Pnömatik Diyafragma Tipi Basınç Düzenleyici Kontrol Valfi Konumlandırıcı ile

WCB CF8 CF8M Pnömatik Diyafragma Tipi Basınç Düzenleyici Kontrol Valfi Konumlandırıcı ile

Ürünün tanıtımı:

Düzenleyici valf olarak da bilinen pnevmatik hassaslıklı diyafragma kontrol valfi, bunlardan bazıları: SZJHP pnevmatik hassaslıklı diyafragma tek koltuklu düzenleyici valf,SZJHM pnevmatik hassaslıklı diyafragma kuşak düzenleyici valfi ve SZJHN pnevmatik hassaslıklı diyafragma çift koltuklu düzenleyici valfi, üst kılavuz yapısını benimser ve çok yaylı bir aktüatör ile donatılmıştır.Küçük basınç düşüş kaybı, büyük valf kapasitesi, doğru akış özellikleri ve uygun sökme ve montaj. Basınç, akış hızı,ve gazlardaki sıvı seviyesi, sıvılar ve diğer ortamlar belirli bir değeri korumak için.Özellikle küçük bir sızıntıya izin verilen ve vananın ön ve arkası arasındaki basınç farkının önemli olmadığı çalışma durumları için uygundur..
Standart tip, düzenleyici kesme türü, boru mühürleme türü, ceket yalıtım türü vb. dahil olmak üzere çeşitli tipte pnevmatik hassaslıklı diafragma düzenleyici valfler vardır.Ürünün nominal basıncı PN16'yı içerir., 40 ve 64; Adısal çap aralığı DN20-300'tür. -200 °C'den +560 °C'ye kadar değişen çeşitli sıvı sıcaklıkları için uygundur. Sızıntı oranı standardı IV veya VI seviyeye sahiptir,ve akış özellikleri doğrusal veya yüzde eşit


Ürünün teknik parametresi:



Ürün özellikleri:

1Pnömatik diafragma kontrol valfinin aktüatörünün giriş-çıkış özellikleri doğrusal bir ilişki gösterir, yaniçıkış kayması ve giriş sinyali basıncı arasında doğrusal bir ilişki vardır.Çıktı yer değiştirmesi darbe olarak adlandırılır ve darbe gösterge tahtasında görüntülenir.Bazı reaksiyon aktüatörleri de valf pozisyonunu göstermek için kapsülün üst kısmına valf pozisyonu ekranları monteEv içi pnevmatik diafragma kontrol valfi aktüatörlerinin 10mm, 16mm, 25mm, 40mm, 60mm ve 100mm dahil olmak üzere altı vuruş özelliği vardır.
2Etkinleştiricinin diafragmasının etkin alanı itişle doğrudan orantılıdır ve etkili alan ne kadar büyükse, hareket ettiricinin itişi de o kadar büyüktür.
3Pozitif ve negatif eylem aktüatörlerinin yapısı temelde aynıdır, üst diyafragma kapağından, alt diyafragma kapağından, bir membran membranından, bir itme çubuğundan, bir yaydan oluşur.ayarlama bileşenleri, bir koltuk, ve bir vuruş gösterge tahtası.
4Pozitif ve negatif eylem aktüatörlerinin yapısı arasındaki temel fark, negatif eylem aktüatörünün giriş sinyalinin diyafragma kutusunun alt kısmında bulunmasıdır.ve çıkış itme çubuğu da alt kısmında yer almaktadırDiyaframın iyi mühürlenmesi nedeniyle, valf sapının çıkışında mühürlenmeye gerek yoktur.
5Yayın başlangıç kuvveti, ayar elemanını ayarlayarak değiştirilebilir ve böylece aktüatörün itiş gücü değiştirilebilir.
6Pnömatik diafragma kontrol valfi, kontrol valfinin kendi kendine kilitlenmesini ve konumlandırılmasını sağlamak için kendi kendine kilitlenme cihazıyla donatılabilir.
7Valf pozisyon algılama ve geri bildirim elde etmek için valf konumlandırıcıları eklenebilir ve kontrol performansını iyileştirebilir.
8Pnömatik diafragma kontrol valfine, lineer kaydırmayı, valf gövdesini döndürmek için kullanılan açısal kaydırmaya dönüştürmek için bir kaydırma dönüştürme cihazı eklenebilir.
9Pnömatik diafragma kontrol valfi, otomatik kontrol başarısızlığı durumunda sistem güvenilirliğini artıran bozulma işlemi için kullanılabilen bir el-tekerlek mekanizması ile donatılabilir.
