Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Ürün Ayrıntıları

Menşe yeri: Çin

Marka adı: JGPV

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 takım

Ambalaj bilgileri: Kontrplak kutusu güvenlik paketleme

Teslim süresi: 14 gün

Ödeme koşulları: L/C,T/T,Western Union

Yetenek temini: Ayda 500 Set

En İyi Fiyatı Bulun

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                Multi Spring Actuator Pneumatic Control Valve, Top Guide Structure Diaphragm Proportional Valve, S-shaped Fluid Channel Regulating Valve


Başvuru::	Genel	Sertifika::	ISO9001, ISO14001
Orta Tip::	Su, buhar ve yağ vb.	Bağlantı::	Dişli / flanşlı / kaynaklı
Standart veya standart dışı::	Standart	Akış yolu::	İki yönlü
Çalıştırma::	Manuel, elektrik, pnömatik, otomatik	Sızdırmazlık Performansı::	Sızdırmazlık
Çalışma Sıcaklığı::	Normal sıcaklık ve yüksek sıcaklık	Basınç Uygulaması::	normal basınç
Kalite Garantisi::	18 ay

Başvuru::	Genel
Sertifika::	ISO9001, ISO14001
Orta Tip::	Su, buhar ve yağ vb.
Bağlantı::	Dişli / flanşlı / kaynaklı
Standart veya standart dışı::	Standart
Akış yolu::	İki yönlü
Çalıştırma::	Manuel, elektrik, pnömatik, otomatik
Sızdırmazlık Performansı::	Sızdırmazlık
Çalışma Sıcaklığı::	Normal sıcaklık ve yüksek sıcaklık
Basınç Uygulaması::	normal basınç
Kalite Garantisi::	18 ay

Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Pneumatic Control Valve, Hot Oil Steam Diaphragm Proportional Valve

Pneumatic control valve, hot oil steam diaphragm proportional valve

Product Introduction

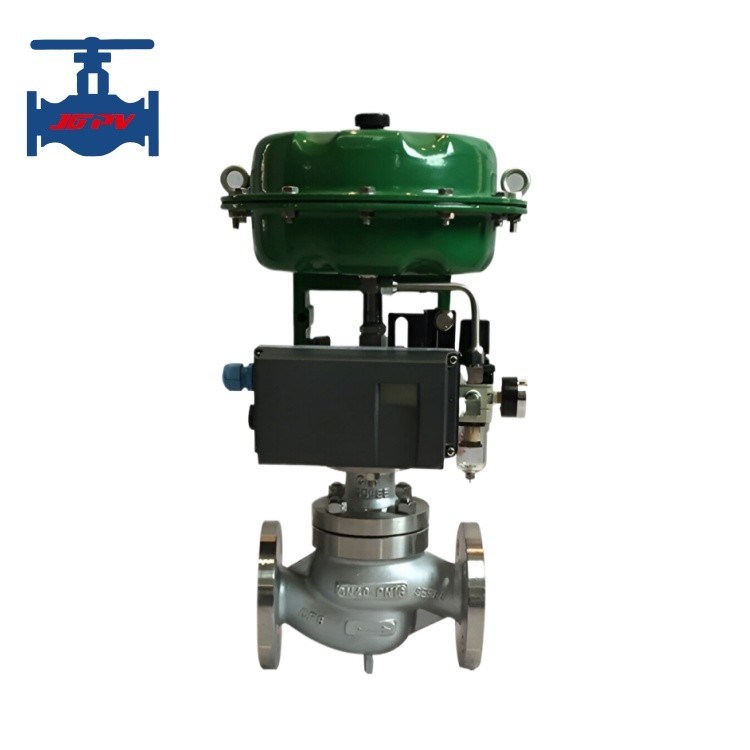

The pneumatic diaphragm regulating valve consists of a multi spring pneumatic actuator and a regulating valve body. Adopting a top guide structure, it has the advantages of compact structure, light weight, sensitive action, S-shaped fluid channel, low pressure drop loss, large valve capacity, precise flow characteristics, and easy disassembly and assembly.

Widely used for precise control of process parameters such as gas and liquid media to maintain pressure, flow rate, temperature, and liquid level at given values. Especially suitable for situations where the allowable leakage is small and the pressure difference before and after the valve is not significant.

Technical Parameters

Parameter	Value
Basic deviation	+/-1.0%
Leakage rate	5x10-3 rated capacity
Return difference rated	1.0%
Rated flow coefficient	+/-10%
Dead zone	1.0%
Inherent flow characteristics	Slope +/-30%

Product Features

Adopting a balanced valve core structure, the axial unbalanced force is small, the allowable pressure difference is large, and the stability is good.
The sleeve has strong interchangeability, easy disassembly and assembly.
The all metal valve core structure achieves a soft sealing structure with IV level leakage and VI level leakage.
The valve body is designed according to the principles of fluid mechanics as an equal cross-section low flow resistance channel, with an inherent adjustable ratio of 50 and a 30% increase in rated flow coefficient.
The actuator adopts a multi spring structure, reducing the height by 30%. Reduce weight by 30%.
