Vurgulamak:
Elektrikle çalıştırılan tek koltuklu kontrol valfi
, Atık çelik tek koltuklu kontrol valfi
, ANSI Tek Koltuklu Kontrol Valfi
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

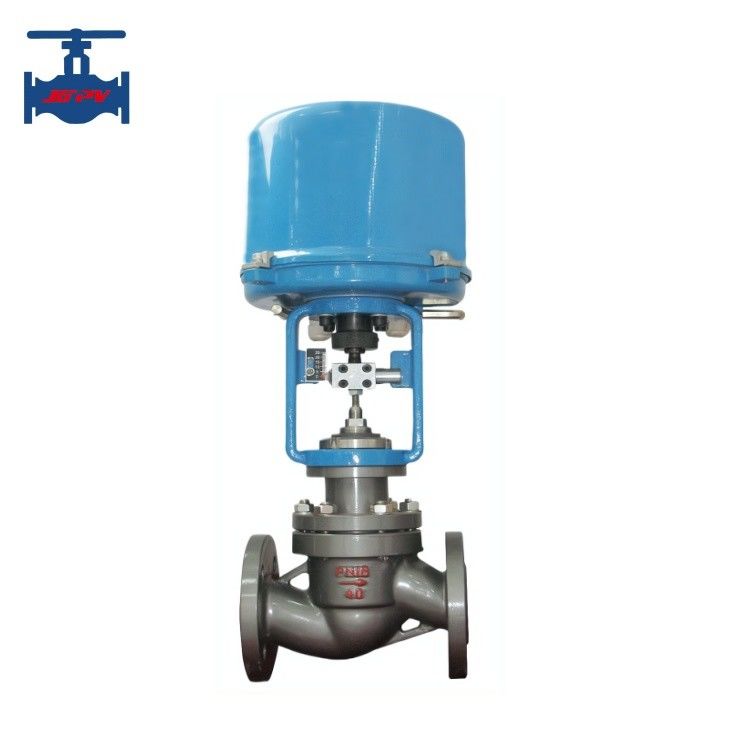

Elektrikle çalıştırılan tek koltuklu kontrol valfi
ANSI GB Standart dökme çelik elektrikle çalıştırılan tek koltuklu kontrol valfi
Ürünün tanıtımı:
Kontrol valfi, gaz, yağ, su ve buhar gibi sıvıların akışını kontrol etmek veya değiştirmek için kullanılan bir güçle çalışan bir cihazdır.Akış rotasının boyutunu değiştirerek sıvı akışını yönetmek ve yönlendirmek için kullanılan bir kontrol cihazıdır. Akış, sıcaklık, basınç veya sıvı seviyesini doğrudan kontrol eder. Sıvının akışını kontrol etmek için, bir kontrol valfi, valf fişinin veya diskinin konumunu ayarlamak için bir aktüatör kullanır.Bunlar, bir süreç değişkenini pratik olduğu kadar hedef ayar noktasına yakın tutmak için uygulanır.Bu valf kurulumunun bileşenleri arasında bir valf gövdesi, bir aktüatör, bir konumlandırıcı vardır.Yapısı, sıvı statik basıncı ve diferansiyel basınca dayanabilirken oturma yüzeylerini ve bir valf kapanma bölümünü destekler, sıvı akışını sağlar, boru bağlama uçlarını sağlar ve yukarıdaki her şeyi. Pnömatik, hidrolik,veya elektrikle çalışan aktüatörler, valfi açmak ve kapatmak için gereken gücü üreten araçlardır.İstenen ayar noktasını korumak için, konumlandırıcılar gerçek aktüatör hareketini izler ve yönetir.
ZDLM serisi, hafif vücut ve mükemmel performanslı elektronik tip elektrikli düzenleyici valf ürünleri, yüksek kaliteli bir temel elektrikli kontrol valf ürünüdür.Genel sıvı süreci orta süreci koşullarında üretim süreci kontrol sistemi için uygundur.
Bu ürün, 3810L serisi elektronik tip elektrik aktüatöründen ve ince ve koltuklu düzenleme valfinden oluşur. Aktüatör, yerleşik elektronik denetim modülü ile entegre bir yapıdır.Ek bir servo amplifier sorunundan kaçınabilir.Yüksek hassasiyete ve kolay monteye sahiptir.
Ürünün teknik parametresi:
| Adli liman boyutu (mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Akış katsayısı
Kv
|
Doğrusal |
6.9
11
|
17.6
|
27.5
|
27.5
44
|
44
69
|
69
110
|
110
176
|
275
|
440
|
440
690
|
690
1000
|
1000
1600
|
| Eşit yüzde |
6.3
10
|
16
|
25
|
25
40
|
40
63
|
63
100
|
100
160
|
250
|
400
|
400
630
|
630
900
|
900
1400
|
| Hız (mm) |
16 |
25 |
40 |
60 |
100 |
| Etkinleştirici Tipi |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
| İzin verilen basınç farkı (MPa) |
4 |
4.2 |
4.6 |
3.7 |
2.7 |
2.2 |
| Sinyal |
4 ~ 20mA DC, 1 ~ 5V DC |
|
Güç kaynağı
|
24V, 220V, 380V, 440V |
| Basınç (MPa) |
1.6-10.0 |
| Çalışma sıcaklığı |
Karbon çelik: -40 ~ 250 / -40 ~ 450
Paslanmaz çelik: -40 ~ 250 / -60 ~ 450
|
|
Akış özellikleri
|
Doğrusal ve doğrusal, sabit oran 50:1 |
Ürün özellikleri:
1Dengeli valf çekirdeği, küçük dengesiz kuvvet, büyük izin verilen diferansiyel basınç ve istikrarlı çalışma ile kabul edilir.
2. Valf çekirdeğinin büyük bir kılavuz yüzeyi vardır, bu da girdap akımı ve çarpma nedeniyle meydana gelen titreşimi iyileştirebilir ve hasarı azaltabilir.
3Gürültü, sıradan tek koltuklu düzenleme valfinden yaklaşık 10 dB (a) daha düşüktür.
4Basit yapı ve uygun sökme ve bakım.
Bu ürün serisi iyi performans ve işletim gösterir ve müşterilerin geniş bir uygulama yelpazesindeki kontrol ihtiyaçlarını karşılayabilir.
