Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: JGPV
Model numarası: ZJHP-JGPV
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 set
Fiyat: USD189.9/Set to USD11399.9/Set
Ambalaj bilgileri: Kontrplak kutu güvenlik ambalajı
Teslim süresi: iki hafta
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 500 takım
Standart veya standart dışı: |
Standart |
Uygulama: |
Genel |
Ürün Özellikleri: |
Endüstriyel otomasyon kontrol vanası |
Amaç: |
Akış düzenlemesi |
Yapı: |
Diyafram ve koltuk koltuğu |
Üretim zanaat: |
Döküm |
Gövde Malzemesi: |
Dökme çelik ve paslanmaz çelik |
Orta Tip: |
Su, buhar ve yağ vb. |
Port Boyutu: |
3/4" - 18" |
Bağlantı: |
Flanşlar |
test standardı: |
Mukavemet testi ve sızdırmazlık testi ve müşteri gereksinimi |
kalite garantisi: |
18 ay |
Standart veya standart dışı: |
Standart |
Uygulama: |
Genel |
Ürün Özellikleri: |
Endüstriyel otomasyon kontrol vanası |
Amaç: |
Akış düzenlemesi |
Yapı: |
Diyafram ve koltuk koltuğu |
Üretim zanaat: |
Döküm |
Gövde Malzemesi: |
Dökme çelik ve paslanmaz çelik |
Orta Tip: |
Su, buhar ve yağ vb. |
Port Boyutu: |
3/4" - 18" |
Bağlantı: |
Flanşlar |
test standardı: |
Mukavemet testi ve sızdırmazlık testi ve müşteri gereksinimi |
kalite garantisi: |
18 ay |

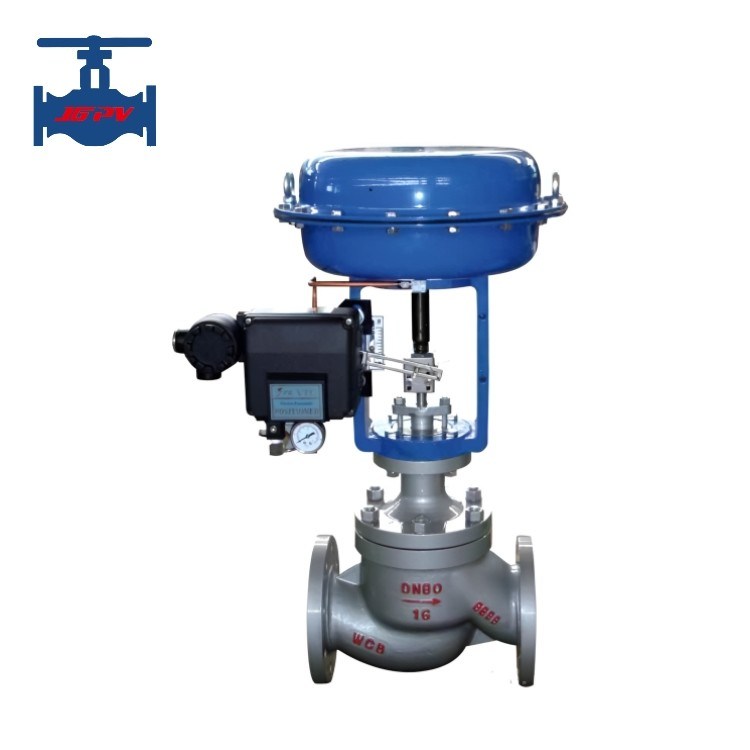

ANSI GB Flanş Bahar Dönüştürülmüş Pnömatik Modülasyon 4-20mA Sinyal Kontrol Valfi
Ürünün tanıtımı:
Kontrol valfi, gaz, yağ, su ve buhar gibi sıvıların akışını kontrol etmek veya değiştirmek için kullanılan bir güçle çalışan bir cihazdır.Akış rotasının boyutunu değiştirerek sıvı akışını yönetmek ve yönlendirmek için kullanılan bir kontrol cihazıdır. Akış, sıcaklık, basınç veya sıvı seviyesini doğrudan kontrol eder. Sıvının akışını kontrol etmek için, bir kontrol valfi, valf fişinin veya diskinin konumunu ayarlamak için bir aktüatör kullanır.Bunlar, bir süreç değişkenini pratik olduğu kadar hedef ayar noktasına yakın tutmak için uygulanır.Bu valf kurulumunun bileşenleri arasında bir valf gövdesi, bir aktüatör, bir konumlandırıcı vardır.Yapısı, sıvı statik basıncı ve diferansiyel basınca dayanabilirken oturma yüzeylerini ve bir valf kapanma bölümünü destekler, sıvı akışını sağlar, boru bağlama uçlarını sağlar ve yukarıdaki her şeyi. Pnömatik, hidrolik,veya elektrikle çalışan aktüatörler, valfi açmak ve kapatmak için gereken gücü üreten araçlardır.İstenen ayar noktasını korumak için, konumlandırıcılar gerçek aktüatör hareketini izler ve yönetir.
Pnömatik diafragma tipi düzenleyici valf, çok yaylı pnömatik aktüatörden ve düzenleyici valf gövdesinden oluşur.hafif ağırlık, hassas eylem, sıvı kanalı S, küçük basınç düşüş kaybı, büyük valf kapasitesi, doğru akış özellikleri, uygun sökme ve montaj.Gazın işlem parametrelerini doğru bir şekilde kontrol etmek için yaygın olarak kullanılır, sıvı ve diğer ortamlar basınç, akış hızı, sıcaklık ve sıvı seviyesini verilen değerde tutmak için.Özellikle küçük sızıntı ve valf ön ve arka basınç farkı izin vermek için uygun büyük olaylar değildir.
Ürünün teknik parametresi:
|
Valf tipi |
Tek koltuklu döküm kontrol valfi |
||||
|
Liman boyutu |
DN20-DN450 |
||||
|
Nominel basınç |
PN10-PN64 |
||||
|
Flanş standardı |
JB/T79.1-94,792-94, ASME B16.5 |
||||
|
Vücut hammaddesi |
dökme çelik (ZG230450) paslanmaz çelik (ZGICr18Ni9Ti, ZGICr18Ni12M02Ti) vb. |
||||
|
Bonet |
Standart: -20 ila 200°C, Isı dağılımı: 230-450°C Kriyojenik: -60- 196°C Bellow mühürlenmiş: -40-350°C |
||||
|
Bonet tipi |
Boltlu basınç |
||||
|
Paketleme |
PTFE, Grafit |
||||
|
Disk tipi |
Tek koltuk piston tipi ve koltuk tipi |
||||
|
Disk hammaddesi |
Paslanmaz çelik ((1Cr18Ni9Ti,1Cr18Ni12M02Ti, 316L) |
||||
|
Akış özellikleri |
Eşit yüzde ve doğrusal özellikler |
||||
|
Etkinleştirici tipi |
ZHA/B çok yaylı diafragma aktüatörü |
||||
|
Etkinleştirici tipi |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
Etkili alan (cm2) |
220 |
350 |
350 |
560 |
900 |
|
İsimlendirilmiş darbe (mm) |
10 |
16 |
25 |
40 |
60 |
|
Yay aralığı (Kpa) |
200-200, 40-200, 80-240, 20-60, 60-100 |
||||
|
Diyafram malzemesi |
EPDM NBR |
||||
|
Havalandırma |
140-400KPa |
||||
|
Hava kaynağı |
RCl/4" |
||||
|
Çevre sıcaklığı |
-40 ila 85°C |
||||
Ürün özellikleri:
1Dengeli spole yapısı, eksenel dengesizlik kuvveti küçüktür, izin verilen basınç farkı büyüktür, istikrar iyi.
2Kolun güçlü değiştirilebilirliği, rahat sökme ve montajı, kolay.
3Tüm metal spool yapısı, seviye IV'e kadar sızıntı yarı yumuşak mühürleme yapısı spool seviye VI'ye kadar sızıntı yarı.
4. akışkan mekaniği ilkesine göre, valf vücudu düşük akış direnci kanalının eşit bir bölümüne tasarlanmıştır, doğal ayarlanabilir oranı 50,ve nominal akış katsayısı %30 artırılır..
5Etkinleştirici, yüksekliği %30 azaltan, ağırlığı %30 azaltan çok yaylı yapıyı benimser.
